Metallsickendichtungen
Metallsickendichtungen
Werkstoffprofil
Im Coilverfahren mit Elastomeren beschichtete oder blanke Feinbleche werden im Folgeverbundverfahren zu hochwertigen Metallsickendichtungen verarbeitet.
- Bei schmalen Dichtstegen
- Auch bei geringen Flächenpressungen
- Nahezu setzfrei – deshalb dauerhaft dicht
Die Makroanpassung an die Dichtflächen erfolgt bei der Metallsickendichtung novaform® GB durch vorgeformte Sicken. Die Abdichtung im Mikrobereich erfolgt zusätzlich durch eine spezielle Elastomerbeschichtung, die auf dem Trägermetall aufgebracht ist. Durch diese Kombination unterschiedlicher Materialien wird die erwünschte Dichtwirkung auch mit äußerst geringen Verbindungskräften dauerhaft sichergestellt, selbst wenn extreme Temperaturen oder häufige Lastwechsel eine Dichtstelle stark belasten.
Weitere Buntmetalle, wie z.B. Kupfer, möglich auf Anfrage.

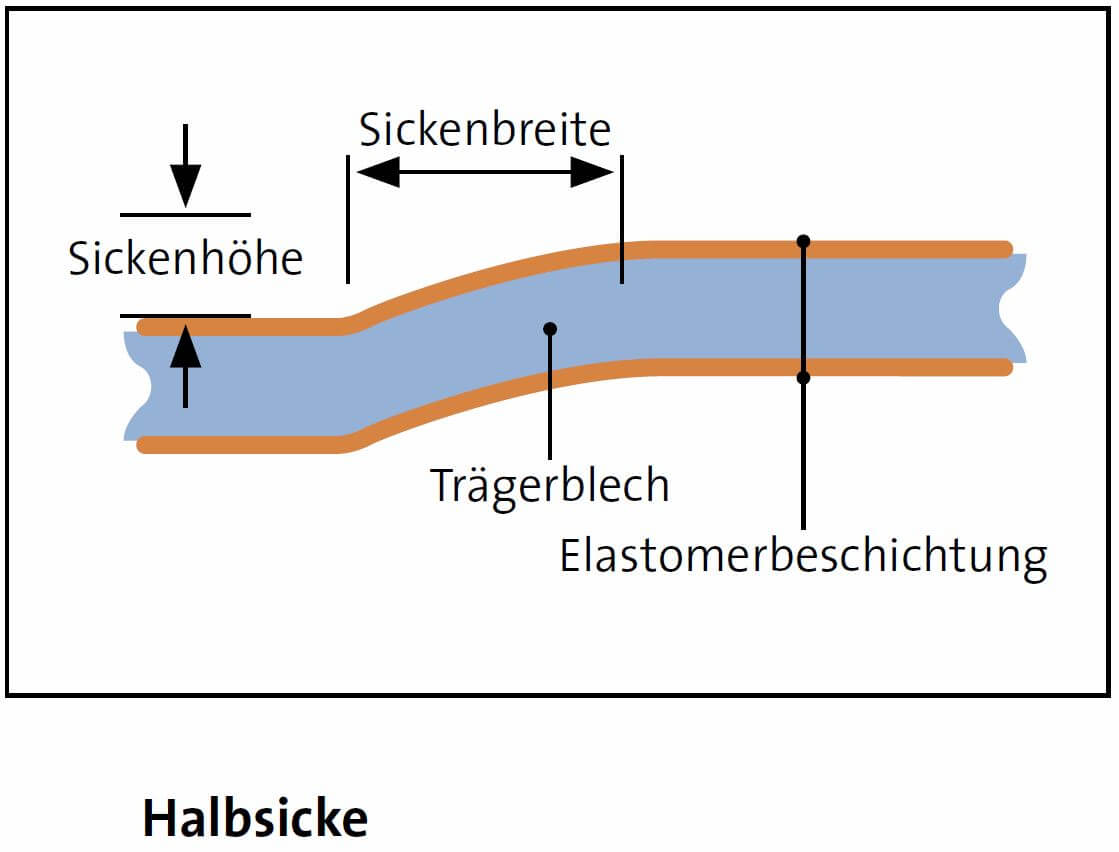

Sickengeometrien

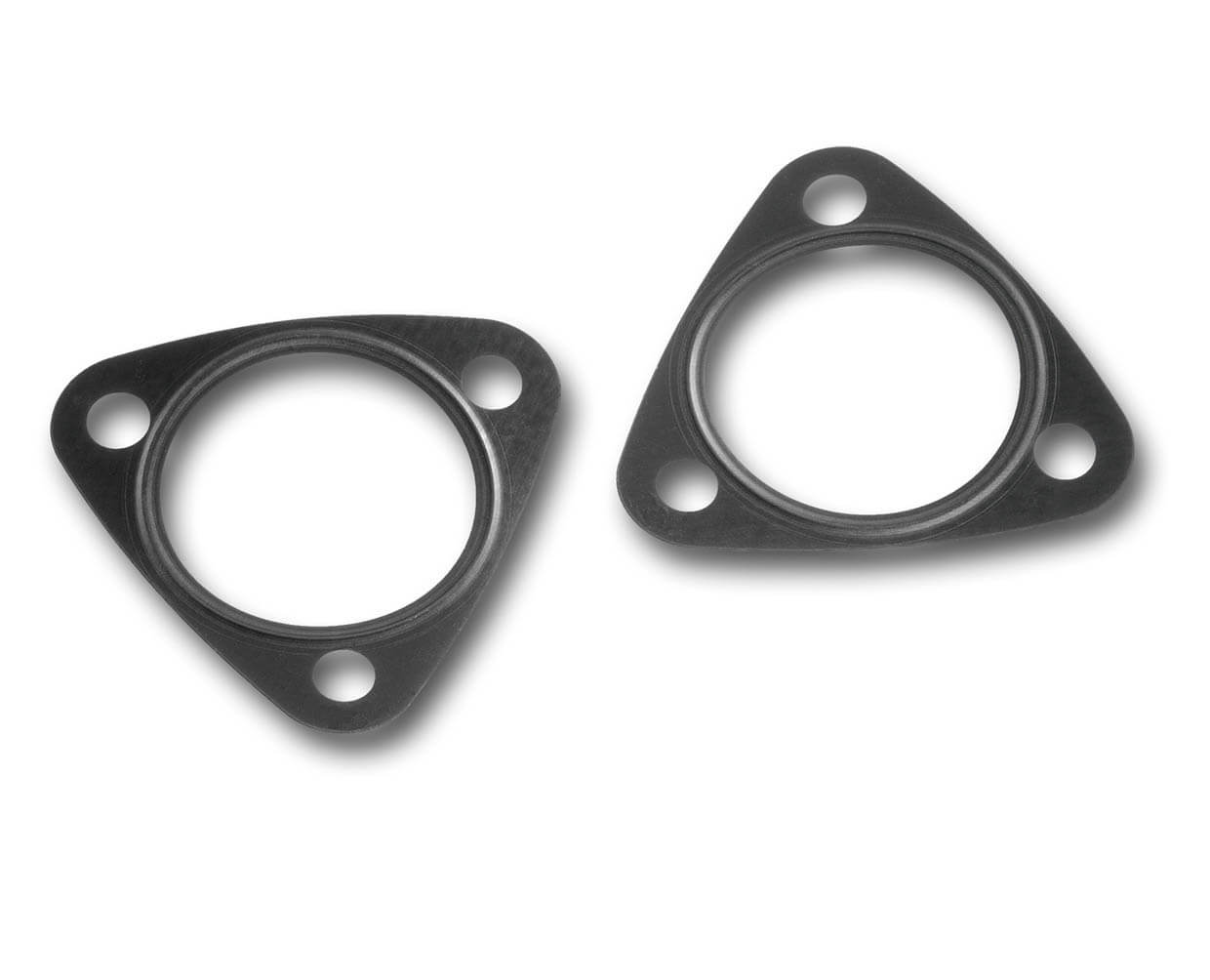

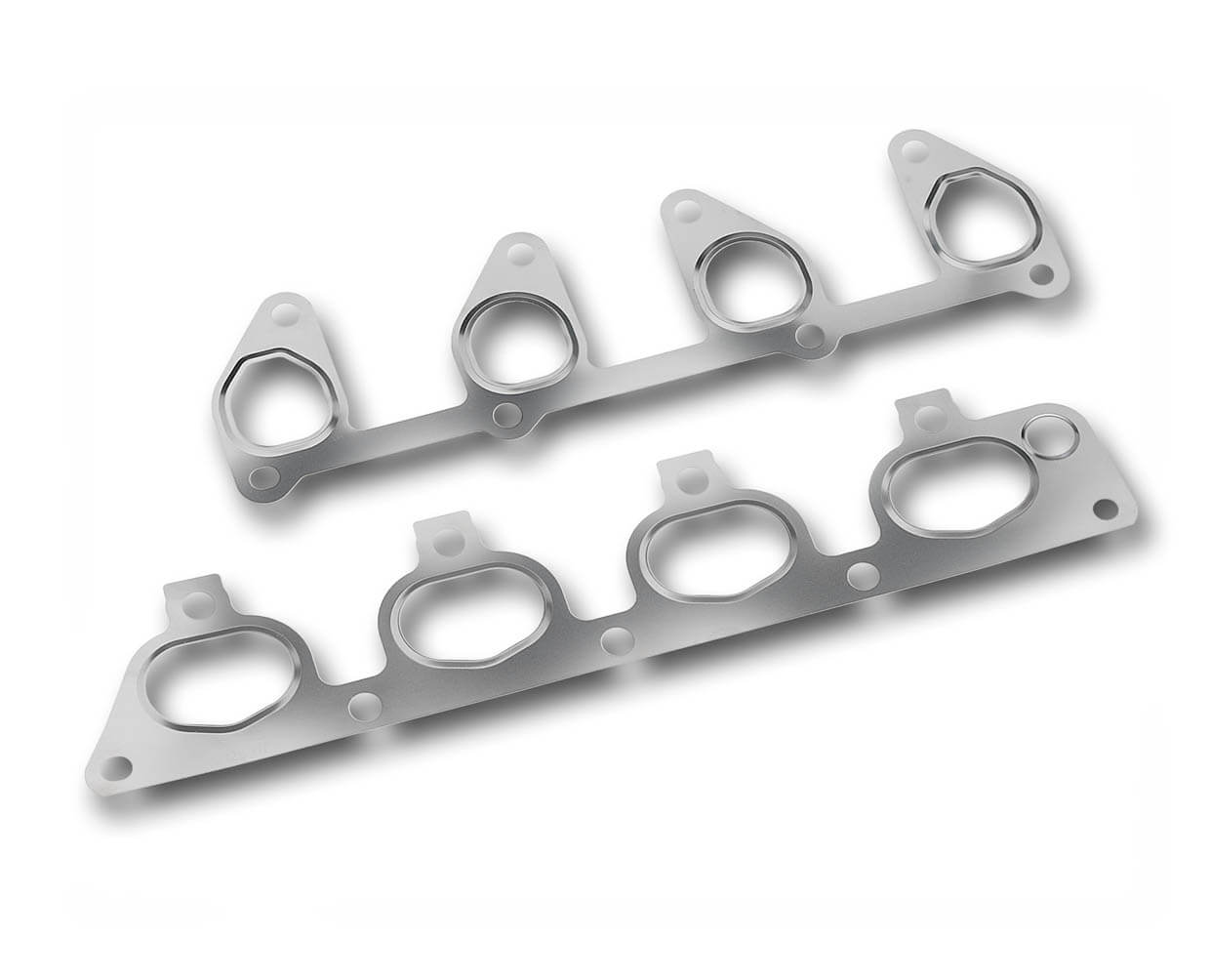

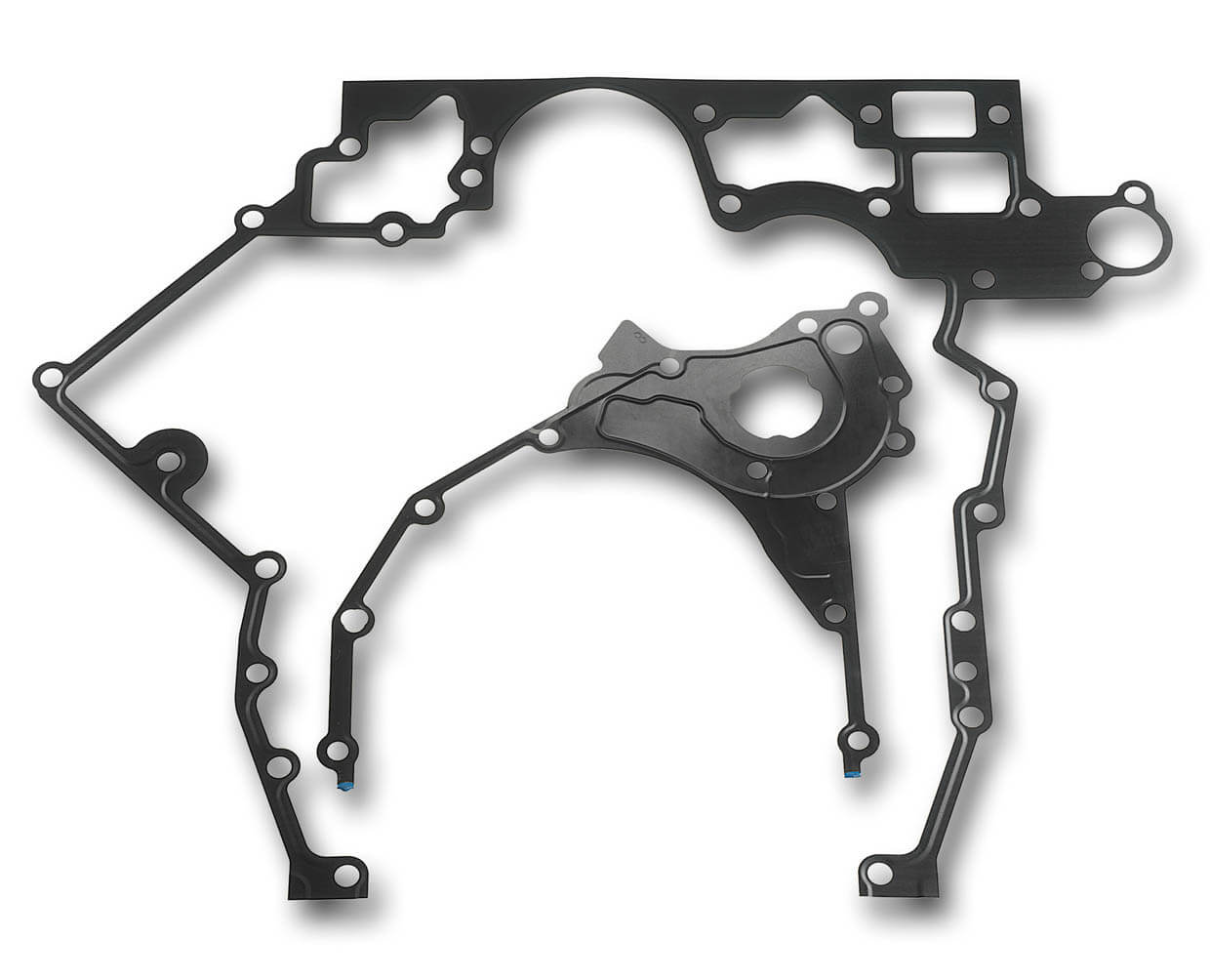

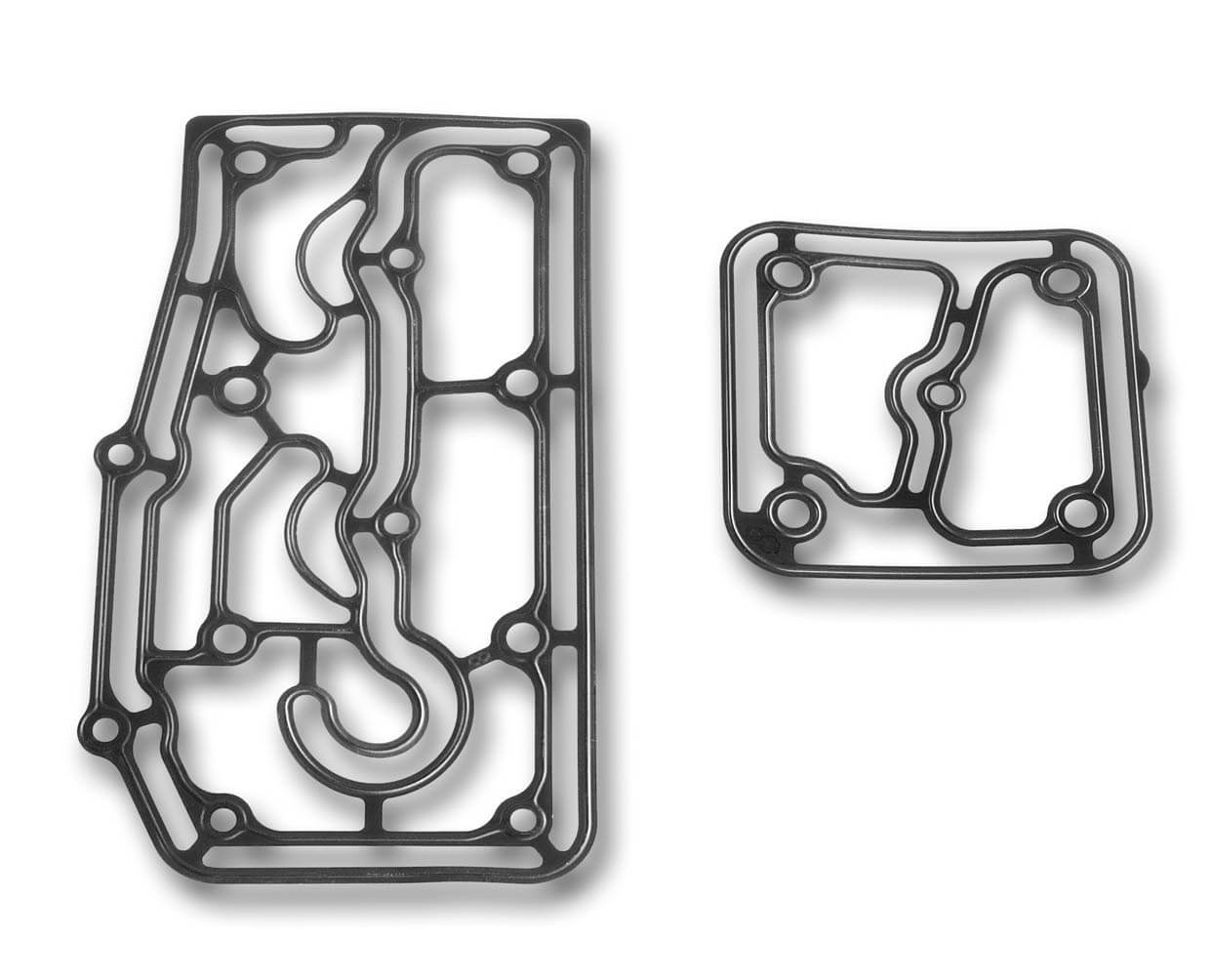

Anwendungsbeispiele
Bei novaform® GBC handelt es sich um gestanzte oder gelaserte Metallsickendichtungen in diversen Stärken aus marktüblichen Edelstählen mit oder ohne Beschichtung.
Trägermaterial | Beschichtung | Temperaturbeständigkeit* | Standardfarbe (oben/unten) |
|---|---|---|---|
1.4310
| NBR | -25 bis +160 °C | grün/schwarz |
FKM | -30 bis +250 °C | blau/schwarz | |
HTC-A DL | -40 bis +350 °C | silber/silber | |
HTC-G | -40 bis +400 °C | grau/grau | |
HTC-M | -30 bis +600 °C | grau/grau | |
1.4301 | HTC-G | -40 bis +400 °C | grau/grau |
1.4828 | HTC-G | -40 bis +400 °C | schwarz/schwarz |
*verbaut im Dichtbereich | |||
Weitere Werkstoffe und/oder Beschichtungen auf Anfrage.
